Tragfunktionsanalyse & Produktentwicklung

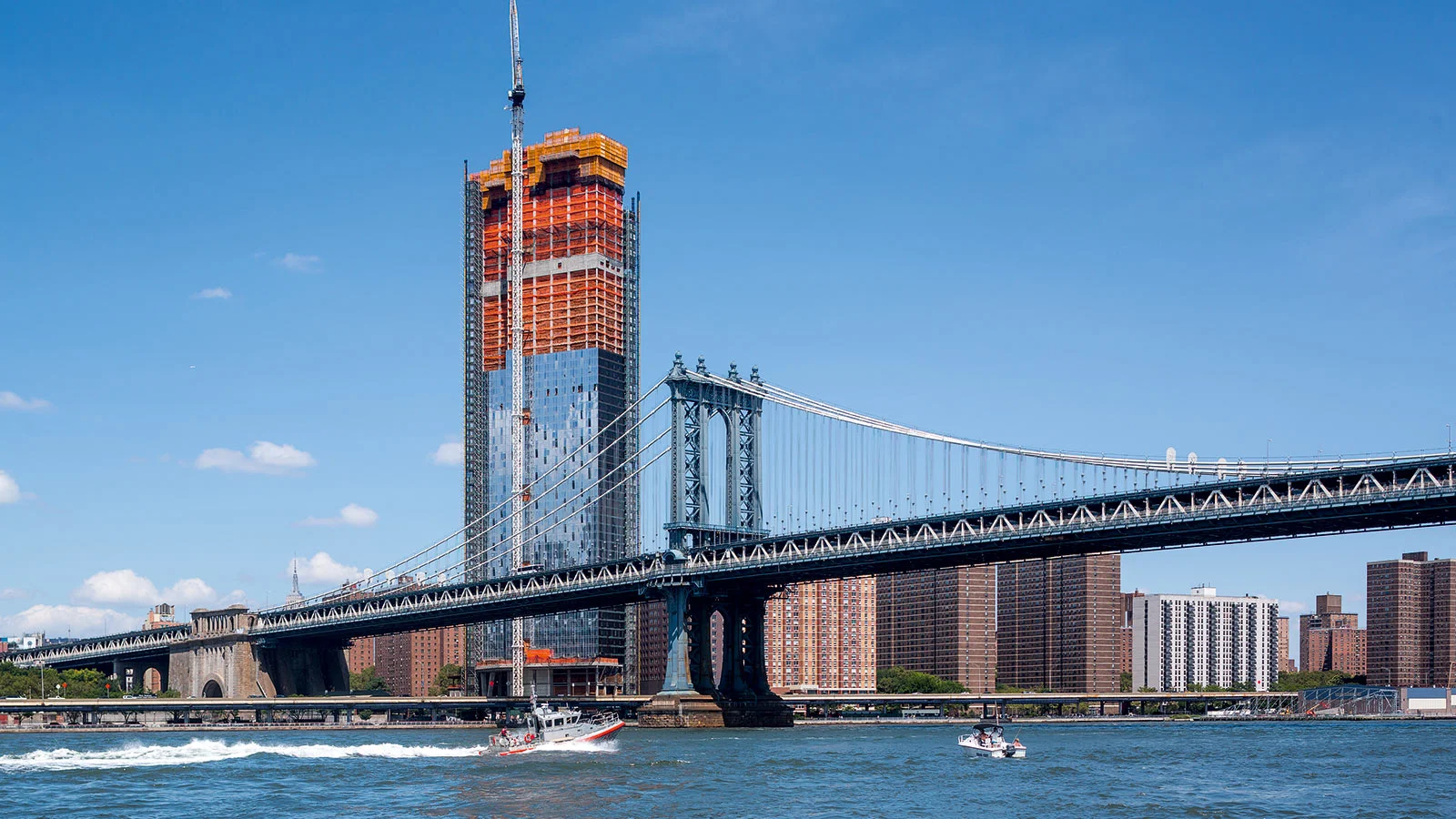

Das LPS (Light Protection Screen) ist ein modulares Kletterschutzwand-System für Hochhäuser. Im Rahmen der Neuentwicklung wurden Typenberechnungen des Gesamtsystems, statische Nachweise von Einzelbauteilen, FE-Analysen zur Bauteiloptimierung sowie Bauteilversuche im Prüflabor durchgeführt – unter anderem für den Kletterschuh.

Die Nachweise erfolgten nach DIN EN 12812, DIN EN 12811-1 bis -3, DIN EN 1993-1-1, DIN EN 1993-1-5, DIN EN 1993-1-8 und DIN EN 1995-1-1. Für die Gitterelemente wurden Windkanaluntersuchungen bei externen Dienstleistern koordiniert und projektspezifische Winddruckbeiwerte ermittelt, da DIN EN 1991-1-4 für solche Sonderfälle keine Angaben enthält.

Bearbeitung während der Tätigkeit von Dr.-Ing. Alexander Enders bei PERI GmbH & Co. KG in der Rolle als Bauingenieur in der TFA (F&E) (2014–2017).

Im Rahmen der Weiterentwicklung des Gerüstsystems PERI UP Flex wurde ein neuer Geländerholm sowie Knieholm entwickelt, um den Seitenschutz als vorlaufendes Geländer von unten und damit aus geschützter Position sicher montieren zu können.

Der statische Nachweis im eingebauten Zustand wurde für die Anforderungen gemäß DIN EN 12811-1:2004-03 geführt; die Bemessung erfolgte nach Eurocode 3 mit FEM-gestützter Auswertung gemäß EN 1993-1-14.

Zur Validierung des Nachweiskonzepts wurden Abwurfversuche nach GS-PS-15 durchgeführt. Sämtliche Anforderungen wurden eingehalten und die Nachweise in die Zulassung implementiert. Im Bescheid Nr. Z-8.22-863 sind die Bauteile UAGA und UPGA auf Basis dieser Berechnungen enthalten. Bearbeitung von Dr.-Ing. Vahid Pourostad während der Tätigkeit bei PERI SE; Rolle: Product Structural Engineer.

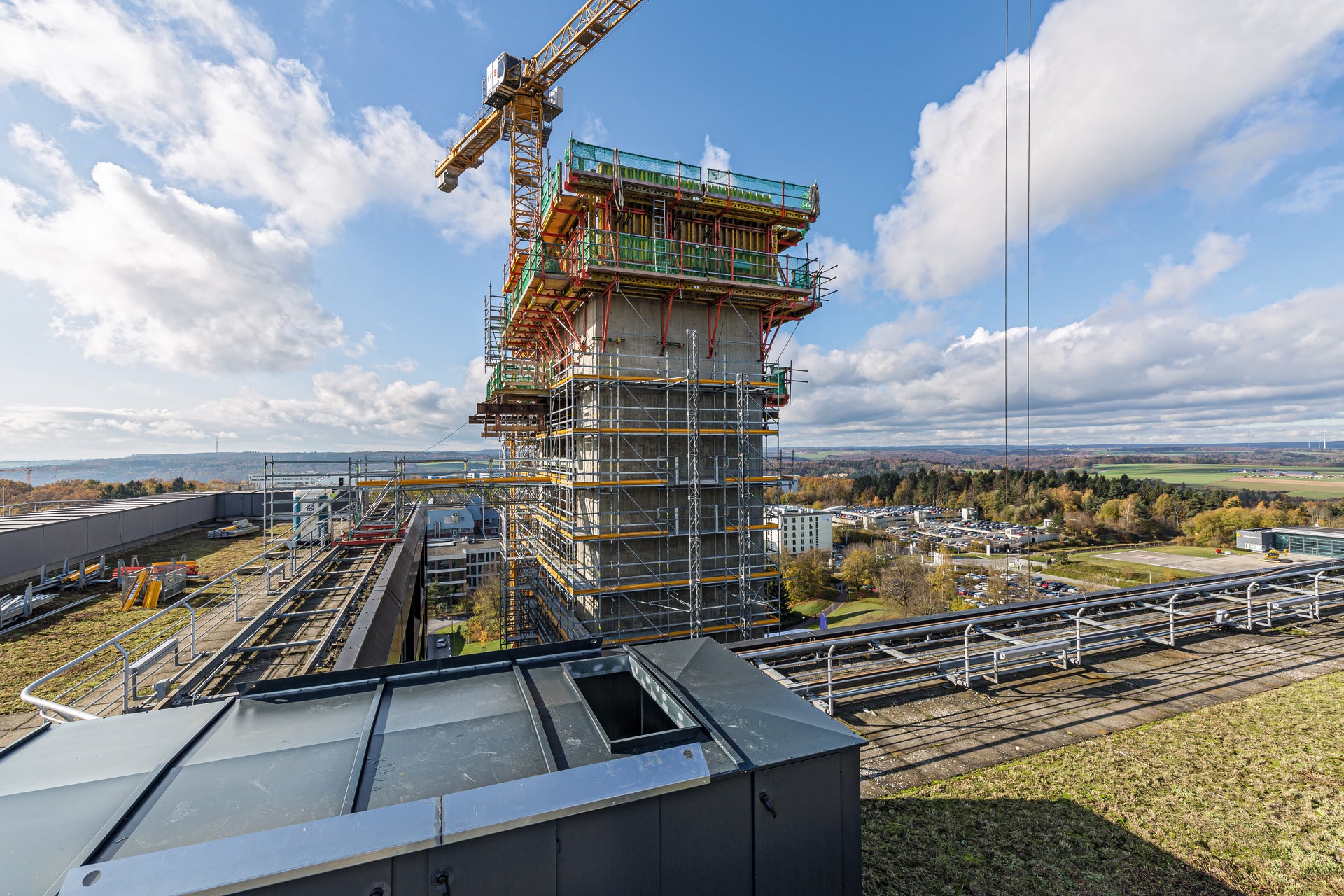

Im Rahmen der Entwicklung von Kernkomponenten der Klettersysteme LPS und SCS wurden der LPS-Kletterschuh als Verbindungselement zwischen Kletterschiene und Bauwerk sowie der SCS-Winkeladapter zur Anpassung von Klettereinheiten an geneigte Betonoberflächen numerisch und experimentell untersucht.

Der Leistungsumfang umfasste FE-Analysen zur Spannungs- und Verformungsberechnung unter maßgebenden Last- und Gebrauchszuständen sowie Laborversuche zur experimentellen Validierung der Berechnungsmodelle.

Die iterative Abstimmung zwischen Simulation und Versuch stellte die erforderliche Tragfähigkeit, Gebrauchstauglichkeit und die zuverlässige Funktion der Bauteile im Systembetrieb sicher und ermöglichte konstruktive Optimierungen. Bearbeitung während der Tätigkeit von Dr.-Ing. Alexander Enders bei PERI GmbH & Co. KG in der Rolle als Bauingenieur in der TFA (F&E) (2014–2017).
